全工業級的，全功能的PLC網關---G1A
功能概述
l ARM Cortex-A8架構600MHz，-40℃~+85℃工業級溫寬
l 2路串口，RS485 / 232 可選 ,3級EMC防護
l 2路百兆以太網，3級EMC防護
l 支持4G+獨立GPS模塊、WIFI模塊
l 機身輕薄，安裝方便，具備豐富的接口資源，功能豐富，性價比高！
PCB定義
采用核心板+底板方式
核心板
ARM Cortex-A8架構600MHz ,256Mb/256Mb
底板
預留IO擴展板接口,
擴展板
可擴展2路串口+若干IO,便于固定.
指示燈
平頭方燈
|
序號 |
名稱 |
面板標識 |
定義 |
備注 |
GPIO |
|
1 |
SIM燈 |
SIM |
檢測到SIM卡 亮 未檢測到SIM卡 滅 |
GPMC_AD1_SIM---GPIO1_1 |
|
|
2 |
系統狀態燈 |
SYS |
系統啟動過程 長亮 系統正常工作 閃爍(0.5亮0.5s滅) 系統不正常 常亮或長滅 |
接GPIO |
AM335X_CAN1_TX ----GPIIO1_9 |
|
3 |
串口數據接收燈 |
Rx |
串口有數據時 亮 串口無數據時 滅 |
接串口Rx |
|
|
4 |
串口數據發送燈 |
Tx |
串口有數據時 亮 串口無數據時 滅 |
接串口Tx |
|
|
5 |
蜂窩數據通信狀態燈 |
Cellular |
4G在線時 長亮 4G不在線時 長滅 撥號過程 閃爍 |
PCI-E的42腳輸出 |
|
|
6 |
WIFI狀態燈 |
WIFI |
WIFI正常工作時 長亮 WIFI不正常時 長滅 |
||
|
7 |
WAN |
WAN |
接GPIO |
AM335X_CAN1_RX(INTERNET) -GPIIO1_8 |
|
|
8 |
NET1 |
網口1燈 |
PHY LED1 |
||
|
9 |
NET2 |
網口2燈 |
PHY LED2 |
||
|
10 |
Signal1 |
信號強度燈-弱 |
GPMC_AD2_S0----GPIO1_2 |
||
|
11 |
Signal2 |
信號強度燈-中 |
GPMC_AD3_S2----GPIO1_0 |
||
|
12 |
Signal2 |
信號強度燈-強 |
GPMC_AD1_SIM---GPIO1_3 |
天線設置
面板共有3個天線接口，全部為SMA 內針式接口。
?當使用NB-IOT/3G/4G的時候，根據模塊不同，可以選擇main、div天線 雙天線模式，或者單獨使用main天線。
?當使用WIFI的時候，選擇WIFI單天線模式。
電源
采用DC7-35V寬壓設計，3.5mm端子排接口。
防浪涌，防反接，防雷擊。
串口
引出兩個串口，232/485接口可選，3.5mm端子排接口。
串口防護。
網口
?2*100M LAN/WAN 可自定義
?鐵質帶燈網絡接口
WIFI
802.11n 300M
1T1R
蜂窩通信支持
?支持3G/4G/NB-IOT模塊
?3G/4G 采用PCIE插槽接口形式
?NBIOT兼容移遠模塊（型號： BC20 ）
?SIM卡采用抽屜式插座
GPS
移遠L76C
https://www.quectel.com/cn/product/l76.htm
T/F卡
?推推式卡槽
?最大支持
?64G T/F卡
EMC防護
?電源部分：
?1.2/50-8/20μs 3KV 2Ω 60" ±5T 差模
?1.2/50-8/20μs 6KV 12Ω 60" ±5T 共模
?網口部分：
?10/700-5/320μs 2KV 40Ω 60" ±5T 差模
?10/700-5/320μs 4KV 15+8*25Ω 60" ±5T 共模
?串口485接口部分：
?10/700-5/320μs 3KV 40Ω 60" ±5T 差模
?10/700-5/320μs 6KV 40Ω 60" ±5T共模
?ESD部分：
?接觸放電：8KV
?空氣放電：10KV
加密芯片
采用專用的加密芯片，多組密鑰保護系統
CW0881
CW0881 數據手冊3.2.pdf
機殼及結構
· 鋁鐵合金外殼，表面帶散熱槽
· CPU及4G模塊 通過導熱墊接觸外殼散熱
· 導軌式安裝，背部35mm導軌夾

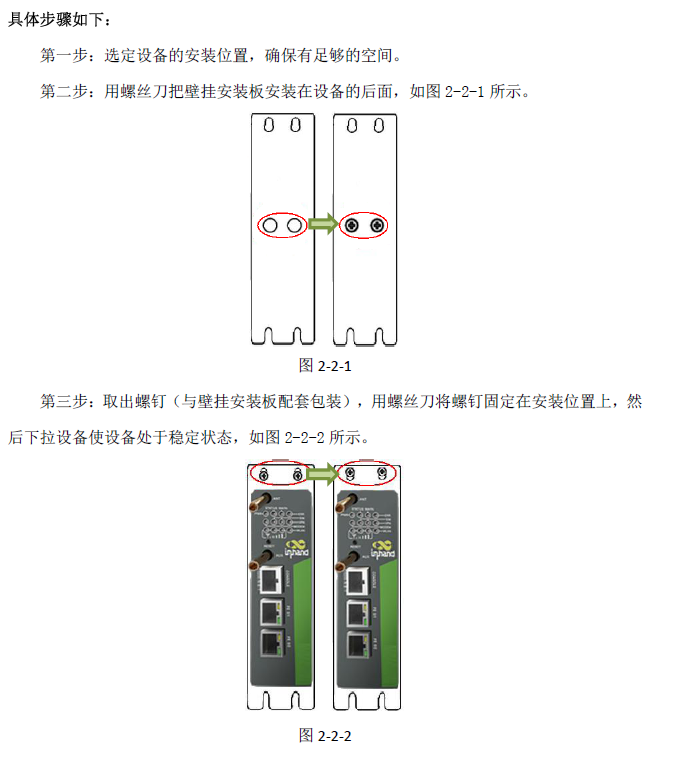

壁掛式安裝，采用壁掛安裝片方式，見下圖：

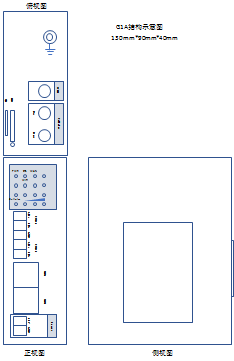

外形結構示意圖：
PVC及絲印設計
上面表面絲印，正面PVC
絲印設計圖如下：
軟件功能定義
路由功能
接入物管理功能
接入物解析功能
輸出文檔
規格書中文、英文
用戶手冊中文、英文
